Surround-View-System mit sechs Kameras-Schneller Versand

Description

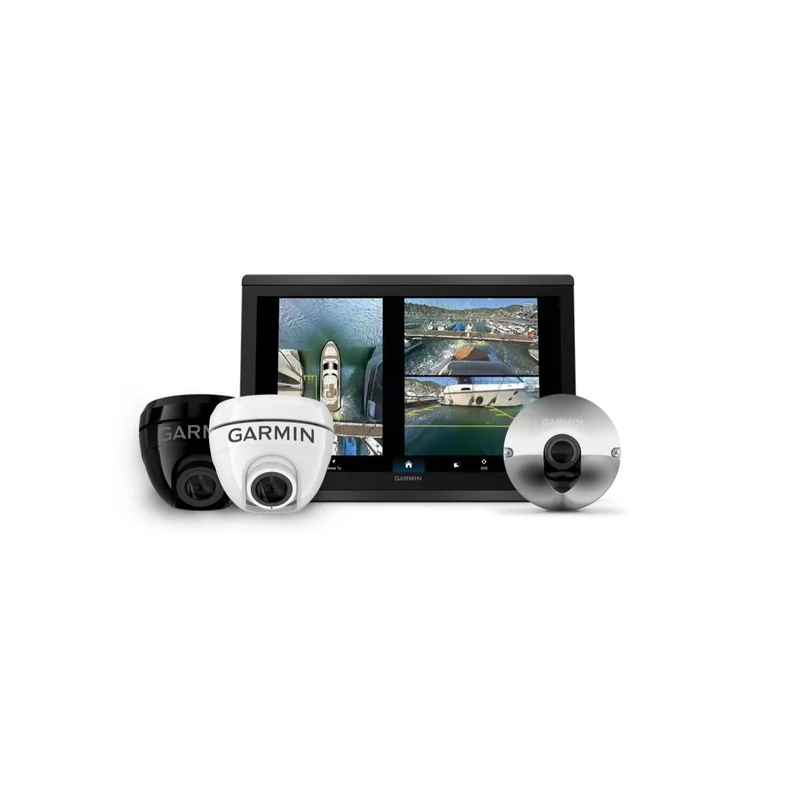

Das Garmin Surround-View-System ist eine fortschrittliche Rundumsichtlösung, die eine vollständige 360°-Sicht um das Schiff bietet. Das System besteht aus sechs externen Kameras, die mit einem zentralen GSV™ 10-Gehäuse verbunden sind. Es liefert detaillierte Videodaten an kompatible Geräte im Garmin-Marinenetzwerk und verbessert die räumliche Wahrnehmung bei komplexen Manövern erheblich.

Architektur und Komponenten des Surround-View-Systems

Herzstück des Systems ist das schwarze GSV™ 10-Gehäuse (Art.-Nr.: A04060), das die Videoströme zentralisiert. Es ist kompatibel mit einer Kombination aus sechs GC™ 50-Kameras für Einbau (Art.-Nr.: B04060) und/oder GC™ 40-Kameras für Oberflächenmontage (Art.-Nr.: B04060). Jede Kamera wird über ein separates Koaxialkabel mit dem GSV-10-Gehäuse verbunden, das sowohl die Stromversorgung (12–24 V DC) als auch die Videodatenübertragung sicherstellt. Das GSV-10-Gehäuse wird über ein Garmin BlueNet™-Kabel mit einem kompatiblen Garmin-Kartenplotter verbunden, um eine leistungsstarke Netzwerkintegration zu gewährleisten. Die NMEA-2000-, J1939- und USB-Anschlüsse des GSV 10 werden für dieses System nicht genutzt.

Spezifische Installation und Integration

Die Installation des Surround-View-Systems erfordert eine präzise technische Planung in Abstimmung mit dem Garmin-Engineering. Die exakte Positionierung der sechs Kameras (Bug, Backbord-/Steuerbord-Vorsteven, Backbord-/Steuerbord-Heck, Heck) ist entscheidend für eine optimale Abdeckung. Folgende spezifische Anforderungen müssen berücksichtigt werden: Vorbereitung im Trockendock mit mindestens 2 Metern Freiraum um das Schiff sowie präzises Ausrichten der geplanten Wasserlinie. Die von Garmin bereitgestellten Koaxialkabel dürfen ohne Modifikation (Schnitt, Abschluss, Spleiß) verwendet werden, sofern keine abweichenden Anweisungen von Garmin vorliegen, um Garantie und Funktionsfähigkeit zu erhalten. Das GSV-10-Gehäuse muss an einem belüfteten Ort montiert werden, der keinen extremen Temperaturen oder Überflutung ausgesetzt ist und mindestens 2,54 cm von Störquellen entfernt ist. Die Kompatibilität mit den Garmin-BlueNet™- und Garmin-Marine-Netzwerken ist gewährleistet, wobei die BlueNet-Verbindung für optimale Leistung und zukünftige Updates bevorzugt wird.
