Reactor 40 Set fr Yamaha Helm Master mit GHC 50 Instrument-Schneller Versand

Description

Speziell für elektronische Lenksysteme von Yamaha® Helm Master® (ohne EX-Version) entwickelt, bietet das Garmin Reactor™ 40 Autopiloten-Set (010-02794-04) eine fortschrittliche Steuerungslösung. Das System umfasst die Kurssteuereinheit (CCU) Reactor™ 40 und das Autopiloten-Bediengerät GHC™ 50 für präzise Navigation und intuitive Steuerung. Für den vollen Funktionsumfang wird ein kompatibler Garmin Kartenplotter benötigt.

Leistung und Technologie des Reactor™ 40

Im Zentrum des Systems steht die Kurssteuereinheit (CCU) Reactor™ 40. Mit 91,4 mm Durchmesser und 159 g Gewicht ist diese kompakte Einheit mit einem 9-Achsen-MEMS-AHRS (Attitude Heading Reference System) ausgestattet. Diese Technologie ermöglicht eine flexible Montage in fast allen Ausrichtungen, reduziert den Energieverbrauch und minimiert Kursabweichungen. Die CCU arbeitet in einem Temperaturbereich von -15°C bis 55°C und ist nach IEC 529 IPX7 wasserdicht. Sie hält den Kurs auch bei Seegang präzise, dank ihrer Reaktionsfähigkeit auf maritime Bedingungen. Die IRRT-Technologie (Intelligent Rudder Rate Technology) optimiert die Rudergeschwindigkeit durch Anpassung an die Bootsgeschwindigkeit und verbessert so Leistung und Sicherheit. Die NMEA-2000-Stromversorgung benötigt 9–16 V DC bei einem LEN-Wert von 3 (150 mA).

Bediengerät GHC™ 50 und Integration

Das Autopiloten-Bediengerät GHC™ 50 bietet eine dedizierte Schnittstelle am Steuerstand. Sein 5-Zoll-WVGA-Touchscreen mit 800 × 480 Pixeln Auflösung sorgt für klare Sicht und einfache Bedienung. Das hochwertige Industrie-Design harmoniert mit Garmin-GPSMAP®-Kartenplottern. Das GHC 50 ist mit allen GHP-Reactor™-Autopiloten kompatibel und ermöglicht den Datenaustausch mit Multifunktionsdisplays (MFD) und anderen Garmin-Geräten. Die Verbindung erfolgt über das NMEA-2000®-Netzwerk (Komponenten für ein Basissystem enthalten). Funktionen wie Kurshalten und programmierte Wenden sind verfügbar. Mit einem optionalen Windsensor ermöglicht es zudem Windhalten und Wenden. Die Shadow-Drive™-Technologie erlaubt eine temporäre manuelle Übersteuerung ohne Deaktivierung des Autopiloten.

Installation und Kalibrierung

Das Reactor™ 40 Set für Yamaha® Helm Master® mit GHC™ 50 ist für eine schnelle Kalibrierung über die Assistenten Dockside Wizard und Sea Trial Wizard ausgelegt. Diese Verfahren führen den Benutzer durch die notwendigen Konfigurationsschritte, entweder über das GHC-50-Bediengerät oder einen damit verbundenen, kompatiblen Garmin-Kartenplotter im selben NMEA-2000-Netzwerk. Aufgrund der spezifischen Anforderungen mariner Lenk- und Elektriksysteme wird empfohlen, die Installation durch einen qualifizierten Marineelektriker durchführen zu lassen.

Lieferumfang

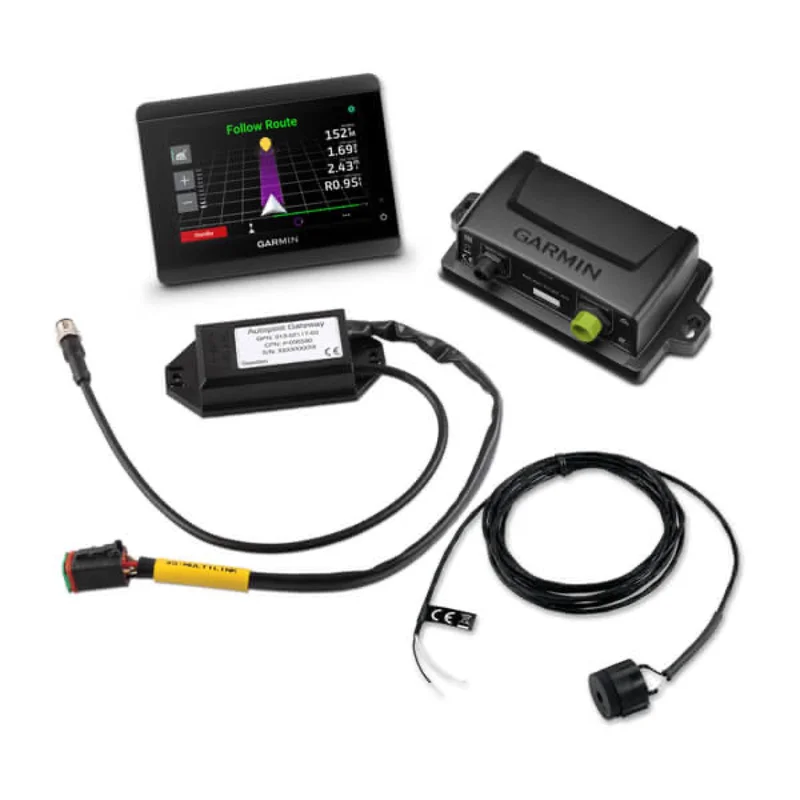

Das Set enthält die Kurssteuereinheit (CCU) Reactor 40, das Bediengerät GHC™ 50, eine Yamaha-Gateway, ein 3-m-CCU-Kabel, einen 3-m-Piezo-Signalgeber (Buzzer) mit Kabel, NMEA-2000-Abzweigkabel (2 m), ein NMEA-2000-Stromkabel, NMEA-2000-T-Stücke sowie männliche und weibliche Steckverbinder inklusive der erforderlichen Dokumentation.
